钢板测厚仪
  • OU1800超声波钢板测厚仪

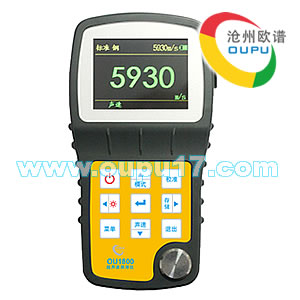

OU1800超声波钢板测厚仪

产品描述:沧州欧谱生产的钢板测厚仪穿越涂层测厚:无需清除被测物体表面的油漆,塑料等附着物即可测量基体厚度; 两种工作模式:普通模式,涂层模式;
服务热线:0317-3038768
立即咨询

一、产品概述

OU1800穿透涂层超声波测厚仪智能地采用脉冲-回波、回波-回波检测技术,通过先进的数字信号处理芯片大大提高了检测精度,极大地提高生产过程中的成品率。测厚仪选用高分辨率的真彩液晶屏,高度"人机友好”的操作系统将提供给用户非凡的使用体验。
OU1800测厚仪适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻 璃、玻璃纤维及其他任何超声波的良导体的厚度。可以广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

二、主要功能

■ 具有探头零点校准、两点校准功能,可对系统误差进行自动修正;
■ 根据已知厚度可以反测声速,以提高测量精度;
■ 实时显示测量材料最大值和最小值;
■ 可穿越表面涂层进行测量使您免除辛苦打磨的繁琐准备工作,只需略微处理涂层表面就可以实现轻松测厚;
■ 高精度的测量电路保证在整个测量范围内都为0.1/0.01mm或0.01/0.001 inch的分辨率;
■ 2.4寸(320×240) 真彩液晶屏作为显示界面,背光亮度可调,自动熄屏功能;
■ 具有声速校准 (反测声速)或单点校准功能;
■ USB接口可与.上位机通信,实现测厚数据在线统计,TF卡存储保存;
■ 公英制转换; 毫米和英寸可切换单位;


三、技术参数

工作原理
脉冲-回波、回波回波
检测范围
0.75-300mm、穿透涂层2-150mm(涂层厚度3mm)
分辨率
0.1mm(>100mm)/0.01 mm(<100mm)
示值精度
±(0.5%H+0.01) mm
扫描模式
25次/秒
频率带宽
0.5-1 5MHz
声速
1000~ 9999m/s
屏幕
2.4寸高对比度320×240真彩液晶屏
单位
mm/inch
语言
中/英文
声程修正
自动
探头连接状态指示
存储
TF卡机存储,可以导出保存
通信
USB接口与上位机通信
使用环境
温度: -10℃~50℃、湿度: 5%~90%
电源
2&times;1.5V
外型尺寸
145×75×27mm
重量
240g
标准配置
主机1台、探头1只、电池2节、耦合剂1瓶、文件1套、包装箱1个
可选探头
穿透/高温/薄壁/粗晶/小管径


四、探头选择

型号
频率
测量范围
测试条件
OU1800-1
5M
1.2-225mm
穿透涂层
OU1800-2
7M
0.7-60mm
薄工件
OU1800-3
2M
3.0-300mm
厚工件
OU1800-4
5M
1.5-200mm
高温探头
OU1800-5
5M
3.0-80mm
铸件探头


五、材料声速表

材料

声速

In/us

m/s

Aluminum

0.250

6340-6400

Steel, common

0.233

5920

不锈钢

Steel, stainless

0.226

5740

黄铜

Brass

0.173

4399

Copper

0.186

4720

Iron

0.233

5930

铸铁

Cast Iron

0.173-0.229

4400-5820

Lead

0.094

2400

尼龙

Nylon

0.105

2680

Silver

0.142

3607

Gold

0.128

3251

Zinc

0.164

4170

Titanium

0.236

5990

Tin

0.117

2960

丙烯酸(类)树脂

0.109

2760

环氧树脂

Epoxy resin

0.100

2540

Ice

0.157

3988

Nickel

0.222

5639

树脂玻璃

Plexiglass

0.106

2692

聚苯乙烯

Polystyrene

0.092

2337

陶瓷

Porcelain

0.230

5842

聚氯乙烯

PVC

0.094

2388

石英

Quartz glass

0.222

5639

硫化橡胶

Rubber, vulcanized

0.091

2311

聚四氟乙烯

Teflon

0.056

1422

Water

0.058

1473
